刮板式排屑机主要有壳体、驱动站、张紧站、模锻易拆链条、整体式刮屑板（可拆式刮屑板）、过载保护等装置等部件组成。



刮板式排屑机的特点：



刮板式排屑机输送范围选择范围大，工作效率高，有效排屑宽度多样化，可提供充足的选用范围，刮屑板的高度及分布间距可随机设计。



刮板式排屑机的用途：



刮板式式排屑机，体积小、效能高；为CNC、NC及产业机械**适合搭配机型。提供了绝佳的搭配弹性及有效的应用。链板宽度多元化。强度高、配合精准、动作稳定宁静。以收集和输送颗粒有效降低操作不当所造成之损害。扭力限制设定。本装置采用链条拖动刮屑板将切屑沿排屑机底部刮出。输送流量较大。湿式加工中刮板式排屑机是替代磁性排屑机的首选机型，本机采取国外技术。两条特制的链轮。连续排出切屑。该产品能连续排出多种机床加工下来状的金属铁屑、细铁屑、铸件铁屑和非金属切屑。刮板式排屑机是当代机床发展所必须的机床功能部件。链条传动链板。使其从冷却液中分离出来。切屑落入料斗，集中处置，提高机床自动化水平。本装置外形美观，结构紧凑，传动平稳，强度好，是各类机床理想的配套件。



刮板式排屑机的定做：

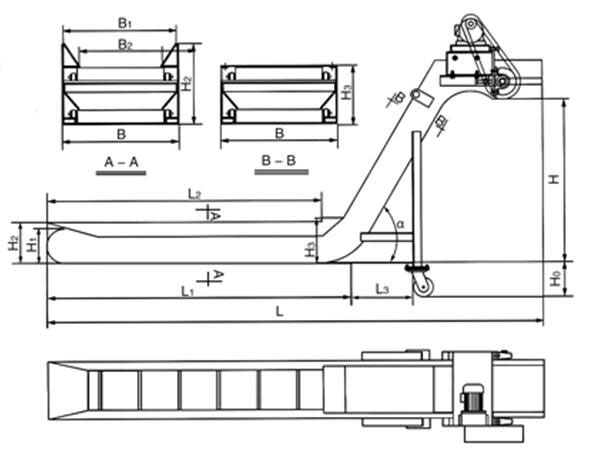

各部位的尺寸可根据切屑机械的不同而设计。





注：



（1）电机功率根据有效排屑宽度B2、水平长度L1、提升高度H确定。



（2）链板节距不同，外壳高度H1**小值也不同：



     节距 31.75mm 外壳**小高度H1 100mm;



     节距 38.1mm 外壳**小高度H1 135mm;



     节距 50.8mm 外壳**小高度H1 180mm;



     节距 63.5mm 外壳**小高度H1 230mm;



     节距 101.6mm 外壳**小高度H1 260mm;



（3）排屑机水箱可根据客户要求制作成不同形状。



（4）可根据用户实际不同要求设计制造。
